[철골공사1] 증축공사 및 구조보강
민덩뀨
2019. 10. 14. 21:41
증축공사와 증축공사에 따른 구조보강
작업내용
1. 증축구간 베이스가 되는 기둥 및 보 보강 (크랙 및 누수 확인)
2. 증축 철골 공사
- 기존설계 구조도면 구조검토사의 검토 및 관련 구조도 작업
- 추가로 보강이 필요한 부위 확인 (크랙, 누수 등등..)
- 구조업체 선정
- 구조검토사의 도면이 시공가능한지 구조업체의 확인 필요
- (필요하다면, 추가적으로 철골샵 도면 제작)
Check!
증축구간의 정확한 천장고 치수 (허리먹 작업 필요)
기존층의 천장고 치수
증축구간의 기둥중 크랙 발견, 해당 기둥을 추가 철판보강 하는것으로 협의
구조체가 나올때 까지 붙어있는 미장 정리

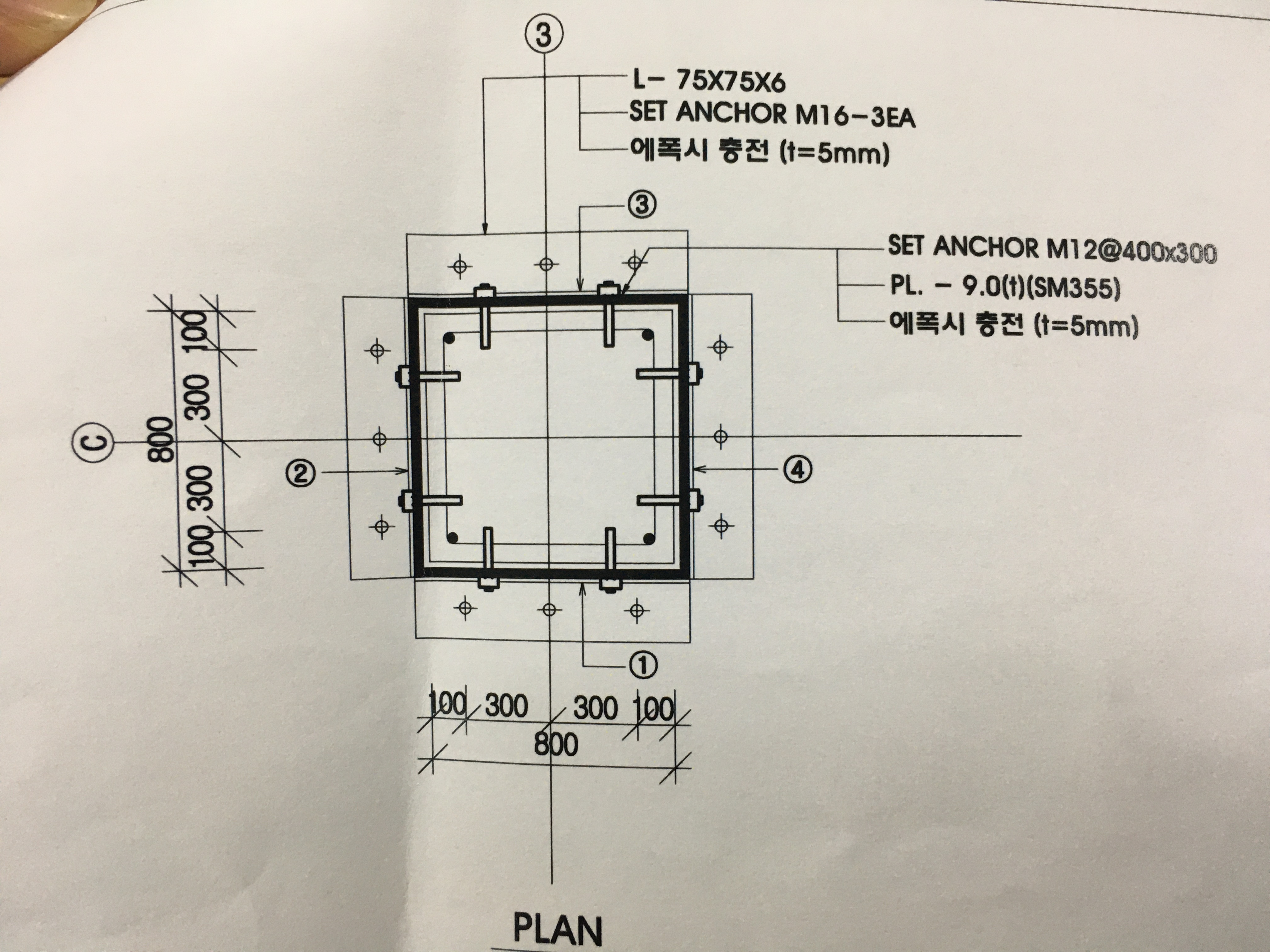

시공 도면
보 보강부위 철판 시공하는 모습
보강철판 두께는 9T 사용
엄청난 두께만큼 무게도 여러사람이 들어야 겨우 들린다.
플레이트 세트앙카로 고정시킨 후
플레이트끼리 만나는 모서리 부분은 용접해준다.
기둥 보강 부위 철판 시공 완료~!
